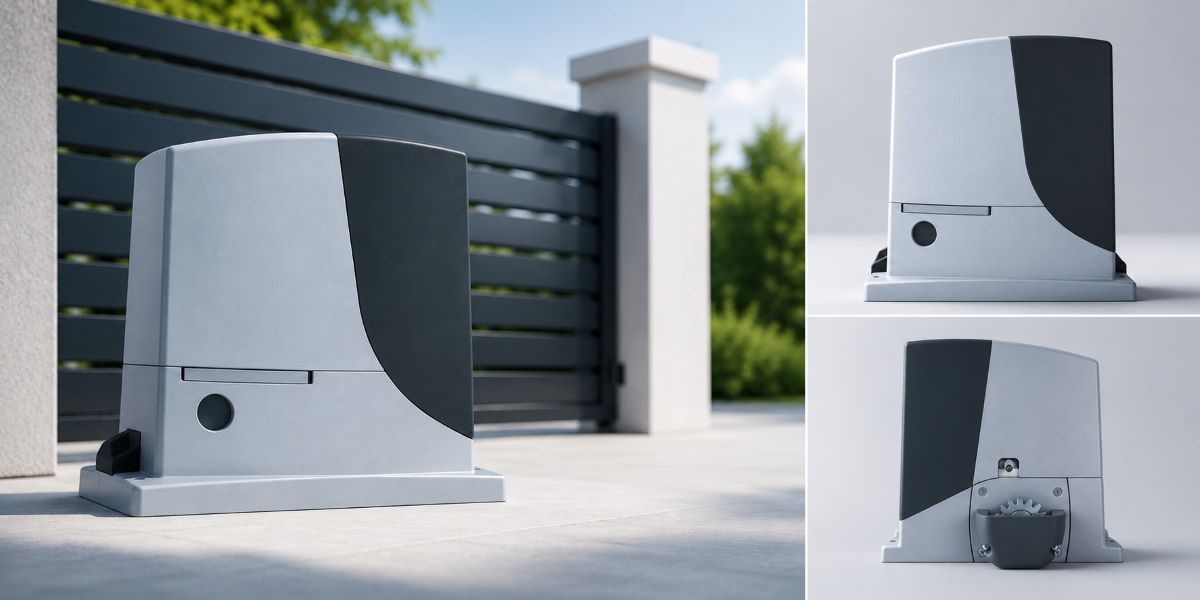

Серія Nice Robus

Серія NICE ROBUS — це сучасні приводи для відкатних воріт, які відзначаються надійністю, плавною роботою та широкими можливостями налаштування. Вони підходять як для приватних будинків, так і для об’єктів з інтенсивним рухом.

RB400

Призначений для воріт вагою до 400 кг. Він має потужність 250 Вт, зусилля 400 Н і швидкість руху стулки до 0,34 м/с.

RB600

Розрахований на ворота масою до 600 кг. Завдяки потужності 515 Вт і зусиллю 600 Н він забезпечує стабільну роботу важчих конструкцій.

RB1000

RB1000 є найпотужнішою моделлю серії та здатний автоматизувати ворота вагою до 1000 кг. Зусилля 900 Н і висока інтенсивність роботи.

2

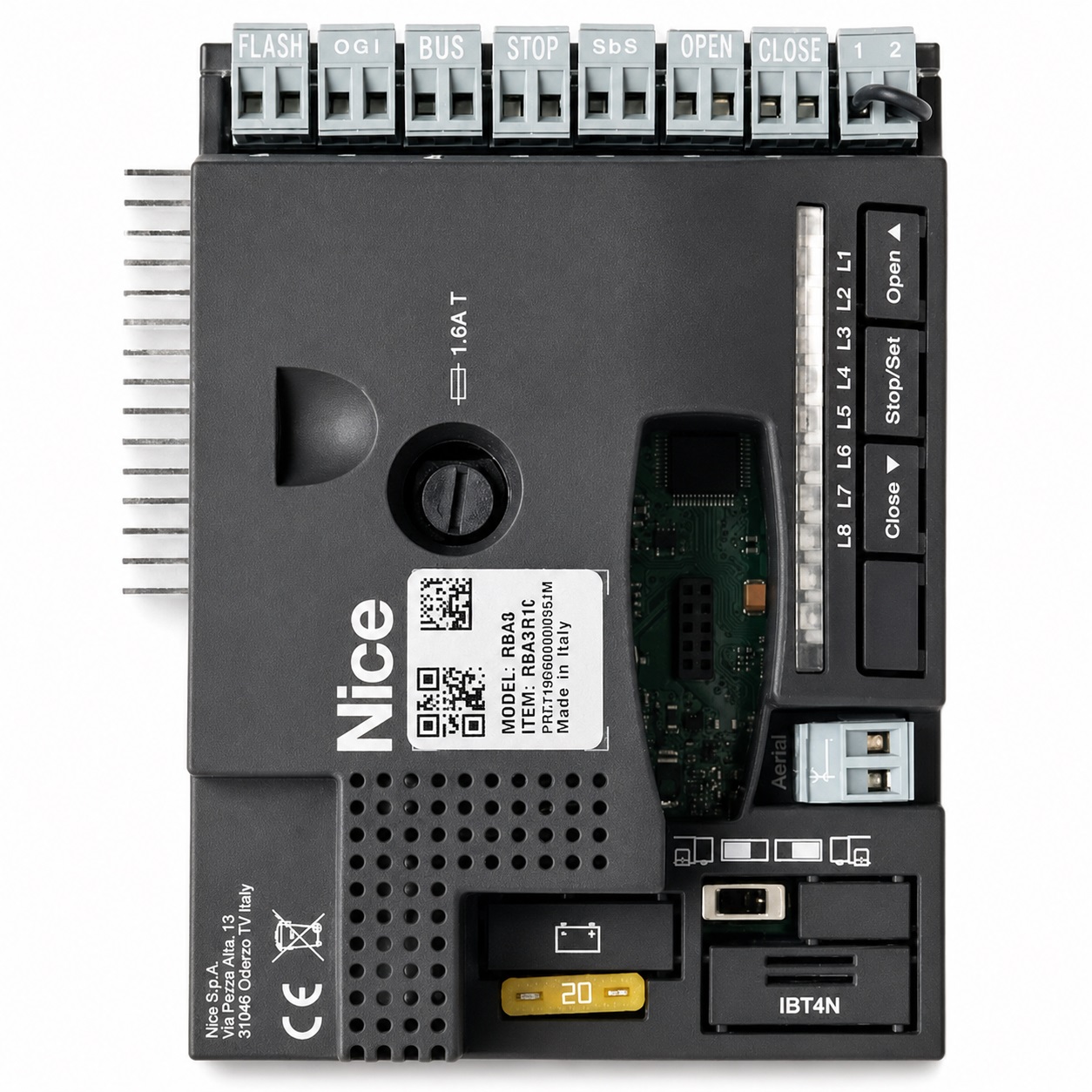

Підключення клем

Клеми привода NICE ROBUS забезпечують просте підключення всіх необхідних пристроїв керування та безпеки.

FLASH. Призначена для підключення сигнальної лампи.
OGI. Клема для підключення індикатора стану воріт або додаткового сигнального виходу.
BUS. Клеми системи BlueBUS.
STOP. Вхід аварійної зупинки.
SbS (Step-by-Step). Вхід покрокового керування.
OPEN. Окремий вхід команди «Відкрити».
CLOSE. Окремий вхід команди «Закрити».

3

Налаштування кінцевих положень

Перед налаштування кінцевих положень варто провести підготовчі роботи: скинути налаштування до заводських значень, провести пошук підключених до плати елементів.

Скидання до заводських налаштувань.

Затисніть клавіші OPEN та CLOSE на платі керування. Загоряться світлові індикатори L1-L8, що означатиме успішне виконання.

Пошук підключених до плати пристроїв.

Затисніть клавіші OPEN та STOP на платі керування. Загоряться світлові індикатори L1-L2, що означатиме успішне виконання. Наступними загоряться індикатори L3-L4, що означатиме готовність до програмування кінцевих положень.

Програмування кінцевих положень.

1. Переведіть привід у "Ручний режим" 2. Встановіть полотно воріт посередині 3. Поверніть ворота в "Автоматичний режим" 4. Затисніть клавіші CLOSE та STOP 5. Привід проведе самонавчання

4

Програмування та видалення пультів

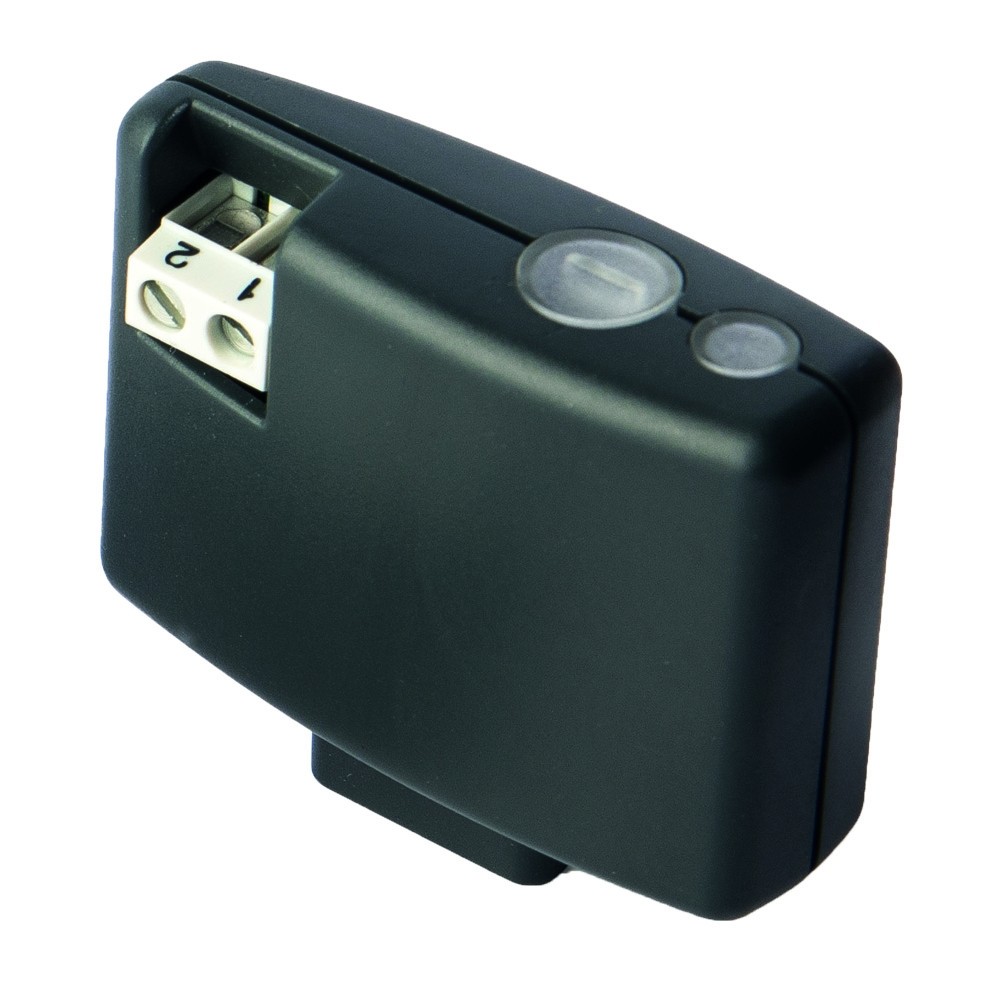

З'єднання пультів дистанційного керування проходить через приймач серії OXI

Додавання пульта дистанційного керування.

1. Затисніть клавішу на приймачі, поки світловий індикатор не почне світитися постійно. 2. Затисніть будь-яку кнопку на пульті керування, поки індикатор не замиготить тричі.

Видалення пульта дистанційного керування.

Тримайте клавішу на приймачі затиснутою й відпустіть лише після третього миготливого сигналу.

5

Налаштування функцій першого рівня

Функції першого рівня працюють у режимах Вкл/Викл.

L1 - Автоматичне закриття.
L2 - Закривання після фотоелементів.
L3 - Завжди закрито.
L4 - Черговий режим (енергозбереження).
L5 - Пікове зусилля.
L6 - Попереднє миготіння.
L7 - Команда «Закрити» → Часткове відкриття.
L8 - Режим «Ведений» (Slave).

6

Налаштування функцій другого рівня

Функції другого рівня працюють у режимі налаштування за шкалою.

L1 - Час паузи.
L2 - Режим роботи команди «Покроково» (Step-by-Step).
L3 - Швидкість двигуна.
L4 - Вихід S.C.A.
L5 - Потужність двигуна.
L6 - Часткове відкривання.
L7 - Нагадування про технічне обслуговування.
L8 - Журнал несправностей.
