Як правильно спроектувати гараж для Вашого авто?

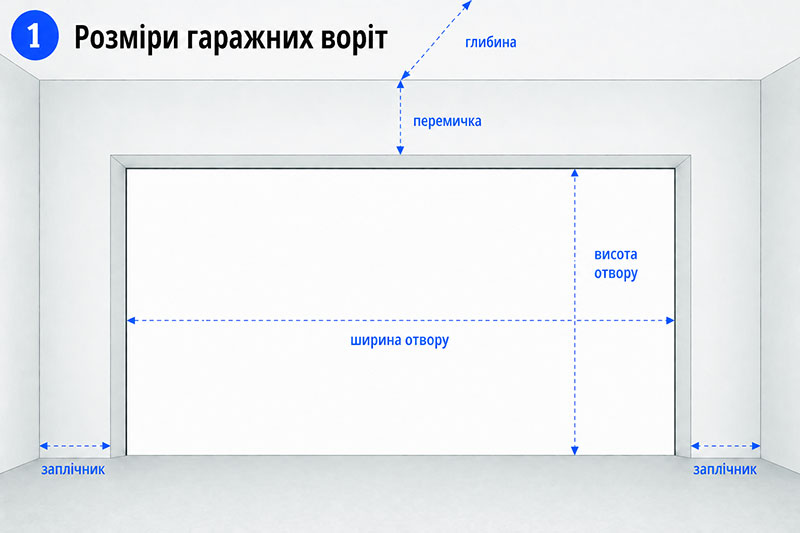

• Ширина воріт
• Висота воріт
• Ширина заплічників
• Глибина приміщення
• Висота перемички

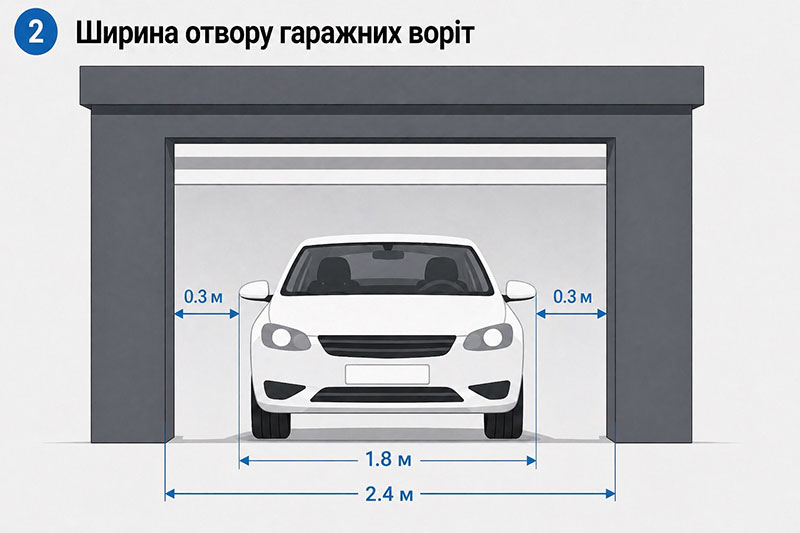

Для комфортного заїзду та виїзду з гаражу мінімальна ширина отвору воріт повинна бути на 60-80 см більше ширини автомобіля з врахуванням бокових дзеркал.

Приблизна ширина отвору гаража залежно від автомобіля:

• легкове авто - 2,4 - 2,8 м
• позашляховик або мікроавтобус - 2,8 - 3 м
• гараж на 2 автомобілі - від 5 м

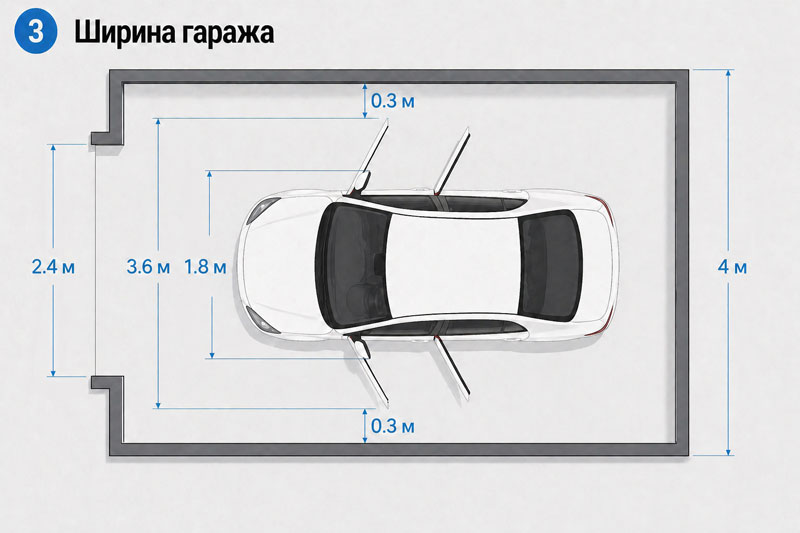

Для комфортної висадки та посадки пасажирів в авто ширина гаража повинна бути мінімум на 30-50 см більше ширини автомобіля з відчиненими дверима

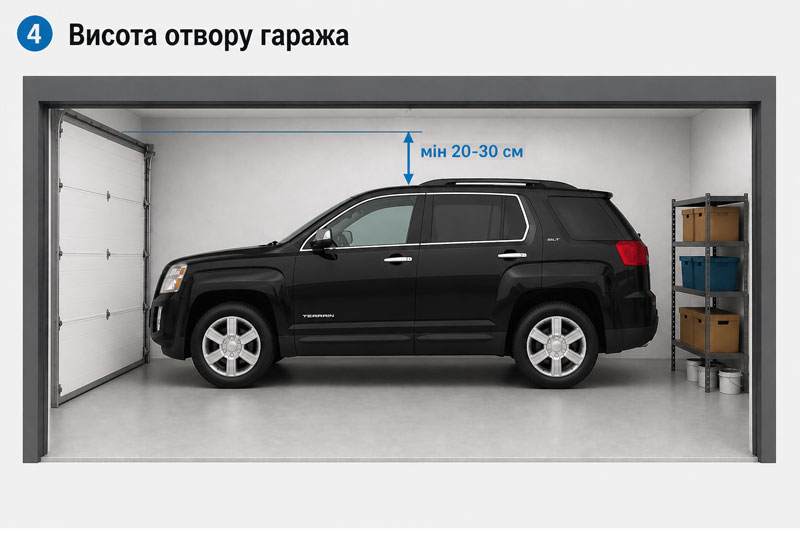

Висота отвору гаражних воріт повинна бути на 20-30 см більше висоти автомобіля з врахуванням багажника чи антени на даху автомобіля

Зверніть увагу, що у гаражних воротах з ручним управлінням (без автоматики) нижня панель провисає 15-20 см, тому при проектуванні висоти воріт цей провис слід врахувати додатково. У гаражних воротах Karsten використовуються спеціальні фіксатори, які дозволяють повністю усунути провис воріт без автоматики.

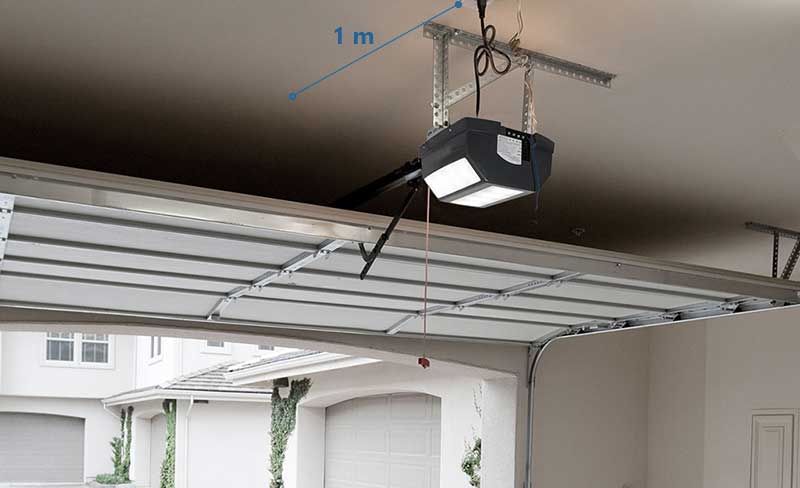

Мінімальна глибина гаража = висота отвору гаража + 1 м для монтажу автоматики для воріт

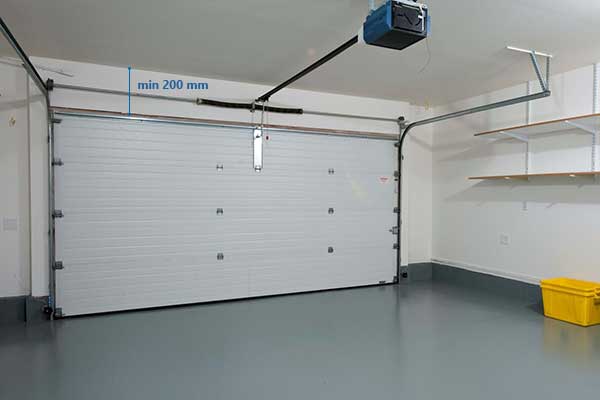

Перемичка - це відстань від верхнього краю отвору воріт до стелі. Вона потрібна для монтажу валу з торсіонними пружинами, які використовуються для піднімання та опускання воріт.

Для стандартного монтажу (без доплат за тип монтажу) мінімальна перемична для гаражних воріт Karsten становить 200 мм

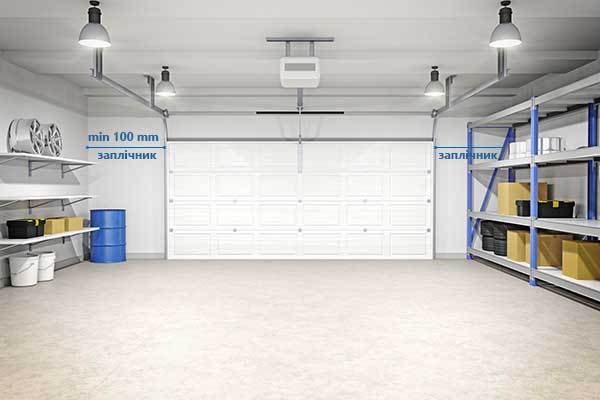

Заплічники необхідні для монтажу вертикальних напрямних гаражних воріт, для гаражних воріт Karsten мінімальна ширина заплічників - 100 мм, у випадку управління воротами з допомогою редуктора - 240 мм зі сторони його розміщення.

Рекомендовано мурувати гаражні ворота з суцільних матеріалів - цегла, бетон, камінь.

Якщо ж стіни гаражу є пустотілими - бажано облицювати отвір металевим профілем або використовувати при монтажі воріт спеціальні кріпильні дюбеля для пустотілих матеріалів.

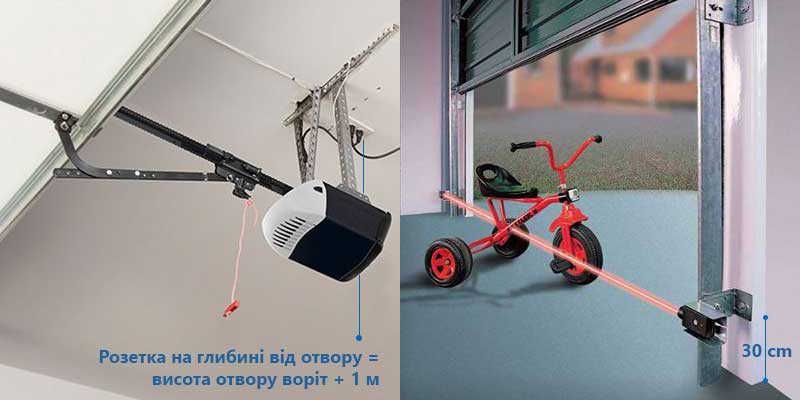

Для підключення автоматики гаражних воріт слід розмістити на стелі розетку по центру воріт (змістивши вліво/вправо на 30-40 см, щоб не заважати монтажу автоматики) на відстані = висота отвору гаражних воріт + 1 м. Слід використати трижильний кабель з мінімальною площею перерізу кабелю - 1 кв.мм.

При використанні фотоелементів слід підвести від автоматики (місця розміщення розетки) до місць розміщення фотоелементів 2 кабелю - з однієї сторони двожильний, з іншої - чотирижильний. Мінімальна площа перерізу дроту - 0,5 - 1 кв.мм. Фотоелементи переважно розміщаються на висоті 30 см від підлоги в отворі воріт.
